配线架是网络布线系统中不可或缺的基础设施，它作为线缆终端与网络设备之间的桥梁，承担着线路连接、管理和维护的重要功能。无论是企业数据中心、办公楼宇还是家庭网络，配线架都扮演着关键角色。本文将详细介绍配线架的定义、类型、功能、应用场景以及选择与安装要点，帮助读者全面了解这一组件。
一、什么是配线架？
配线架（Patch Panel）是一种用于集中端接和管理网络线缆的硬件设备，通常安装在机柜或墙面上。它提供多个端口，用于连接来自不同区域的水平线缆（如双绞线或光纤），并通过跳线灵活地连接到网络交换机、路由器等设备。配线架的核心价值在于将杂乱的线缆有序化，便于故障排查、线路调整和系统扩展。
二、配线架的类型
根据不同的分类标准，配线架可分为多种类型：
- 按线缆介质分类：
- 铜缆配线架：用于双绞线（如Cat5e、Cat6、Cat6a），常见端口数为12、24、48口，多采用RJ45接口。
- 光纤配线架：用于光缆终端，支持LC、SC、ST等接口，通常包含光纤耦合器和熔接盘。

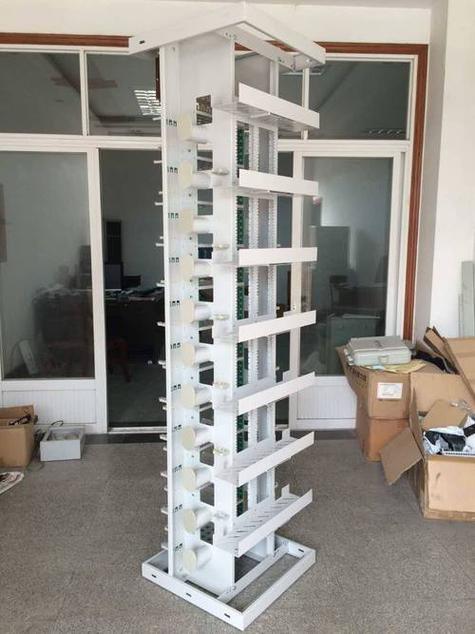

- 按结构形式分类：

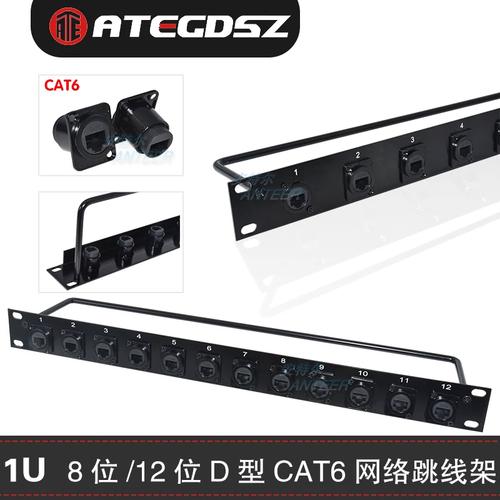

- 机架式配线架：标准19英寸宽度，安装在机柜中，便于高密度布线。
- 壁挂式配线架：适用于小型网络，直接固定在墙壁上。
- 按屏蔽性能分类：
- 非屏蔽配线架：用于非屏蔽双绞线，成本较低。
- 屏蔽配线架：用于屏蔽双绞线，具有更好的抗电磁干扰能力。
- 按用途分类：
- 水平配线架：用于楼层配线间，端接水平子系统线缆。
- 主干配线架：用于主配线间，端接主干线缆。
三、配线架的功能与优势
配线架的主要功能包括：
- 集中管理：将分散的线缆集中端接，形成有序的端口阵列，简化网络结构。
- 灵活跳接：通过跳线连接不同端口，实现线路的快速调整和变更，无需重新布线。
- 保护设备：减少直接插拔交换机端口的次数，延长网络设备寿命。
- 便于维护：标签和端口对应关系清晰，故障定位快速，提高运维效率。
- 支持升级：当网络升级时，只需更换配线架或跳线，无需改动水平线缆。
四、配线架的应用场景
配线架广泛应用于各类网络环境中：
- 数据中心：高密度配线架用于服务器机柜，实现网络设备的快速连接和变更。
- 企业办公网络：楼层配线间使用配线架管理各工位的信息点，便于统一维护。
- 校园网：教学楼、宿舍楼等通过配线架构建结构化布线系统。
- 智能楼宇：综合布线系统中，配线架集成语音、数据、视频等信号。
- 家庭网络：小型配线架用于家庭弱电箱，管理多个房间的网线。
五、如何选择配线架？
选择配线架时需考虑以下因素：
- 线缆类型：根据双绞线类别（Cat5e、Cat6等）或光纤类型（单模、多模）选择匹配的配线架。
- 端口数量：根据信息点数量确定，通常预留20%的余量以备扩展。
- 屏蔽需求：在电磁干扰较强的环境中，选择屏蔽配线架。
- 安装方式：根据机柜或墙面空间选择机架式或壁挂式。
- 质量与品牌：选择符合国际标准（如TIA/EIA-568）的产品，确保性能和可靠性。
- 管理功能：高端配线架可能带有智能管理功能，可实时监控端口状态。
六、配线架的安装与维护要点
- 规划与设计：提前规划端口分配和标签系统，确保逻辑清晰。
- 端接工艺：按照规范进行线缆端接，保证连通性和性能（如使用专业打线工具）。
- 标签管理：每个端口和线缆都应贴上唯一标识，便于后续维护。
- 跳线管理：使用理线架和跳线环，保持跳线整齐，避免过度弯曲。
- 定期检查：检查配线架是否松动、氧化或损坏，及时更换故障模块。
- 文档记录：维护详细的端口连接表，更新变更记录。
七、
配线架作为网络布线系统的核心组件，不仅提升了线缆管理的效率，还为网络的可靠性和可扩展性提供了保障。随着网络技术的发展，配线架也在不断演进，例如高密度光纤配线架和智能配线架的出现，进一步满足了数据中心和 enterprise 环境的需求。无论是网络工程师还是普通用户，理解配线架的原理和应用，都有助于构建和维护高效、稳定的网络基础设施。
